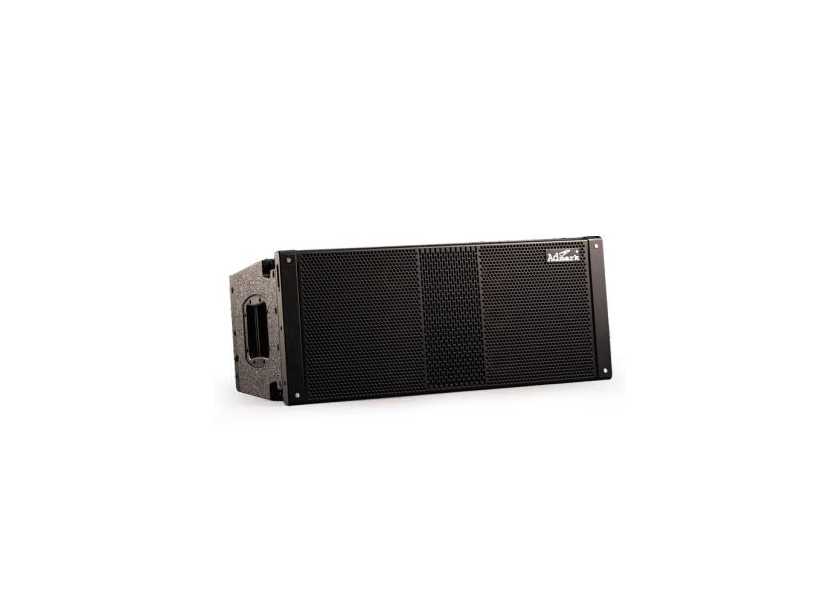

AD-L3/L3A

AD-L3/L3A


下载中心

视觉效果

规格

技术参数

单元类型 LF2*8“+MF4*4+HF2*1.4"
功率(AES/Program) LF:400W/800W,MF:200W/400W,HF:120W/240W
灵敏度(1 W/m) 105dB
阻抗 LF:16Ω/MF:16Ω/HF:16Ω(AD-L3)
最大声压级 135dB ( peak@1m)
频响范围(±3dB) 52Hz~20KHz (±3dB)
投射角度 (V × H) 90°× 8°
功放模块输入阻抗 20 KΩ(AD-L3A)
功放模块输出功率 1200W+900W+500W/4Ω(AD-L3A)
功放模块阻尼系数 ≥400(AD-L3A)
功放模块失真度 <0.05%(AD-L3A)
功放模块电源接口 Power Con(AD-L3A)
功放模块用电要求 90v-120v,190V-240v/50Hz(AD-L3A)
冷却方式 强劲涡轮风扇对流散热(AD-L3A)

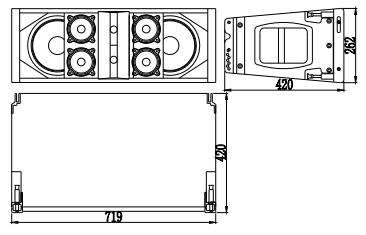

尺寸(宽×深×高) 719×420×262 mm
重量 30Kg/32Kg(AD-L3A)
颜色 黑色
AD-L3/L3A

系统

AD-L3/L3A是一款极为紧凑的三分频有源线性阵列扬声器系统,中频由4个4吋钕磁高灵敏度中频单元纵排耦合,高音单元由2只1.4吋的压缩驱动器,安装在一个恒指向性的波形器上,低频重放由两只8吋长冲程钕磁单元组成,通过箱体设计形成一个压缩从而得到极佳的低频表现。

AD-L3A内置一台总功率为2600W三通道数字功放模块推动,由德国ALLDSP4路数字音频处理器作为系统的音色控制,完美搭配,稳定可靠高效的有源系统,确保系统达到最佳音色。

AD-L3/L3A的吊挂系统采用4点式吊挂,全铝吊挂件,1.5度的角度调整幅度,保证线性阵列拥有精确的弯曲角度和投射角度,即使对于大型场所的后场也能做到同样的精度,该线性阵列音箱拥有极高的灵敏度和清晰度,极小的箱体设计满足任何大小室内外演出扩声应用。
